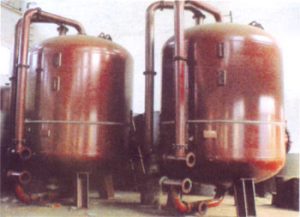

纤维束过滤器
纤维束过滤器是我公司研制开发的一种结构新颖的水过滤装置。可广泛应用于电力、石油、化工、煤炭、冶金、电子、食品、化妆品等行业工业用水处理、锅炉水处理、工业污水深度处理、生活用水、浴池、游泳池等行业的用水处理。
纤维束过滤器经过几年的研究的现场应用表明,该产品具有结构先进、操作简单、运行稳定、出力大、流速快、过滤精度高、清洗质量好、自耗水低、运行周期长等优点,其截污容量比普通砂滤器高出4倍以上。
设备由固定多孔板、纤维束、活动多孔板、布气装置等组成。活动孔板可上下移动,过滤时使滤料顺水流方向孔隙度由大逐渐变小,纤维密度加大,其过滤过程既有纵向深层过滤,又有横向深层过滤,有效地提高过滤精度。清洗时,使纤维达到疏松状态,同时采用气水合洗的方法,在气泡聚散和水力冲洗过程中,纤维纵向处于不断抖动状态,在下向水力和上升气泡的作用下使滤料再生。
主要技术性能
性能项目 | 具体指标 | 性能项目 | 具体指标 |
处理能力 | 8~180m3/h | 气冲洗强度 | 2.7m3/min/m2 |
过滤速度 | 20~50m3/h | 水冲洗强度 | 0.9m3/min/m2 |
工作压力 | ≤0.6Mpa | 填料层高 | 1500mm |
水头损失 | 10~25m | 冲洗历时 | 10~15min |
工作周期 | 8~24h | 冲洗水量比 | <3% |
悬浮物去除率 | 85~96% | 截污能力 | 6~10kg/m3 |
粗滤 | 进水SS<100mg/l,出水SS≤5-10mg/l,10μ粒径去除率>95% | ||
精滤 | 进水SS<20mg/l,出水SS≤2mg/l,5μ粒径去除率>96% |
设备选型参数
型号 | 处理能力 M3/h |
所需空间 (长×宽×高)m |
装置主要数据 | 配泵型号 | |||
本体内径(mm) | 过滤面积(m2) | 型号 | 扬程(H) | 功率(KW) | |||
BJ-600 | 8 | 2.2×2.2×4.0 | Φ600 | 0.283 | IS50-32-200A | 35 | 4.0 |
BJ-800 | 15 | 2.2×2.2×4.0 | Φ800 | 0.502 | IS50-32-200A | 35 | 5.5 |
BJ-1000 | 20 | 2.8×2.8×4.0 | Φ1000 | 0.785 | IS65-40-200A | 38 | 5.5 |
BJ-1200 | 30 | 2.8×2.8×4.0 | Φ1200 | 1.130 | IS65-40-200A | 45 | 7.5 |
BJ-1500 | 50 | 3.2×3.2×4.0 | Φ1500 | 1.766 | IS80-65-200A | 45 | 15 |
BJ-1600 | 60 | 3.2×3.2×4.0 | Φ1600 | 2.009 | IS80-65-200A | 45 | 15 |
BJ-2000 | 90 | 3.2×3.2×5.2 | Φ2000 | 3.141 | IS100-65-200A | 38 | 18.5 |
BJ-2400 | 130 | 4.5×4.5×5.2 | Φ2400 | 4.521 | IS150-125-315 | 35 | 30 |
BJ-2500 | 150 | 4.5×4.5×5.2 | Φ2500 | 4.906 | IS150-125-315 | 35 | 30 |
BJ-2800 | 180 | 4.5×4.5×5.2 | Φ2800 | 6.154 | IS150-125-400 | 38 | 45 |
